Interactief met bodeminformatie

Wie de haalbaarheid en opbrengst van een nieuwe aardwarmte-installatie wil weten, moet nu een heel rijtje informatiebronnen raadplegen. In veel gevallen is één blik in de BodemTool straks voldoende. De onlineapplicatie die in opdracht van SKB is gemaakt, combineert bodem- en omgevingsinformatie uit verschillende bronnen, maakt er een 3D-kaart van en laat zien wat de effecten van een maatregel zijn

SKB, voluit Stichting Kennisontwikkeling en Kennisoverdracht Bodem, beschikt over een schat aan informatie over de bodem. Via de website Soilpedia wordt een deel daarvan ontsloten, maar veel diepgaande achtergrondinformatie wordt nooit door de lezers bereikt. Een consortium bestaande uit Ambient/RO2 en StrateGis kreeg daarom de opdracht een slim systeem te ontwikkelen dat bodeminformatie op een geïntegreerde en gebruiksvriendelijke manier toegankelijk maakt. En zo ontstond de BodemTool.

David van den Burg, partner bij Ambient/RO2: “De BodemTool is inmiddels veel méér dan een toegangspoort naar kennis van SKB. Informatie over de ondergrond staat op allerlei verschillende plekken. Het Kadaster beheert bijvoorbeeld gegevens over de bebouwde omgeving, het DINOLoket bevat data over grondlagen, gemeenten hebben informatie over kabels en leidingen, en SKB heeft achtergrondinformatie over WKO-installaties. Dat heeft natuurlijk zijn redenen, maar een eindgebruiker wil deze informatie gebundeld bekijken. De BodemTool biedt deze mogelijkheid.”

Interactief

De gebruiker begint met het kiezen van een gebied. Momenteel zijn er voor Rotterdam Centrum en Leidschendam de meeste data beschikbaar, maar de gebruiker is vrij om zelf een gebied binnen Nederland te selecteren. Vervolgens verschijnen er een 3D-kaart en een toolbox. Met de visualisatiegereedschappen kun je informatie zichtbaar en onzichtbaar maken: wel of geen bebouwing, wel of geen kabels en leidingen, wel of geen bodemverontreiniging, etc. Ook bestemmingsplannen staan erin, evenals drinkwatergebieden, archeologie en ondergrondse bouwwerken.

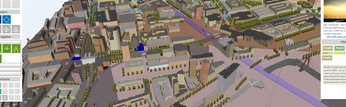

Screenshot van de BodemTool. (Beeld: Ambient/RO2)

“De BodemTool bevat voor iedere locatie in ieder geval informatie uit het Kadaster, het DINOLoket, de Basisregistratie adressen en gebouwen (BAG) en . De gebruiker krijgt zo inzicht in de stand van zaken, zowel fysiek als beleidsmatig”, vertelt Van den Burg.

Tot zover lijkt de BodemTool op de Atlas Leefomgeving, een website die milieu- en gezondheidsinformatie geïntegreerd aanbiedt. Het grote verschil is de interactiviteit. Waar de gebruiker bij de Atlas alleen informatie kan uitlezen, kan de BodemTool ook reageren op input van de gebruiker. Van den Burg: “Je kunt in de BodemTool maatregelen nemen en kijken wat het effect daarvan is. Wanneer je bijvoorbeeld een waterberging of parkeergarage een gebied in sleept, geeft het systeem aan in hoeverre er conflicten ontstaan en welke impact de maatregel heeft. Er wordt gekeken naar effecten binnen de vijf P’s: people, planet, profit, project en public. Je ziet dus wat de maatregel oplevert qua geld, maar ook wat de consequenties zijn voor de bewoners en het milieu. Uiteindelijk zal dit een belangrijke functionaliteit worden, want als een gemeente bijvoorbeeld een windmolen wil plaatsen, dan kost een haalbaarheidsonderzoek nu veel tijd en geld. Met de BodemTool zou je binnen een dag een vrij goed beeld hebben van geschikte locaties, de knelpunten en de kosten en baten van een dergelijke maatregel. Hiervoor werken we echter nog aan de gebruiksvriendelijkheid.”

“De meeste gebruikers zijn nu goed in staat om met de tool een gebied te onderzoeken. Je merkt daarbij verschil tussen doelgroepen: beleidsmedewerkers ruimtelijke ordening vinden de informatie bijvoorbeeld nuttig en compleet, maar vrij complex, terwijl bodemspecialisten zeggen dat het systeem niet gedetailleerd genoeg is. Naar ons idee hebben we het dus precies goed gedaan,” meent Van den Burg, “maar het kan natuurlijk altijd beter.”

Denkwerk
De BodemTool bestaat grofweg uit twee delen: de interface waarin de gebruiker werkt (de website) en een systeem achter de schermen dat alle gegevens aan elkaar knoopt en er zinnige informatie van maakt. Van den Burg: “Hiervoor worden bestaande modellen gebruikt, waarin we de kennis van SKB hebben verweven. Ook TNO heeft meegewerkt. Zij hebben binnen hun concept Urban Strategy rekenmodellen ontwikkeld om de gevolgen van planologische ingrepen inzichtelijk te maken.”

In het kader rechtsboven is te zien wat de consequenties zijn van het installeren van een hoge temperatuuropslag op deze locatie. (Beeld: Ambient/RO2)

“In Dordrecht is de tool toegepast in een praktijkproject. De gemeente is daar op zoek naar een optimaal tracé voor een mogelijke spoortunnel. Met behulp van de BodemTool kon de gemeente snel zien wat er op verschillende locaties mogelijk is en welke effecten ondergronds bouwen daar zou hebben. Het tracé dat je zo bepaalt, moet je natuurlijk nog nader onderzoeken, maar je hebt vast een goede indicatie”, aldus Van den Burg.

Wenkend perspectief

Omdat de tool nog in ontwikkeling is, zijn SKB en de makers tot nu toe terughoudend geweest met promotie. Er worden kleine bijeenkomsten georganiseerd voor de beoogde gebruikers om te vertellen wat er allemaal mee kan. “Ook vragen we waar nog behoefte aan is, zodat we daar in volgende versies op in kunnen spelen”, zegt Van den Burg. Ondertussen kan iedereen de BodemTool bekijken en gebruiken via www.bodemtool.nl.

Van den Burg ziet de applicatie nu vooral als een ‘wenkend perspectief’: “De basis van het systeem is er: de data zitten erin, er is een methodiek om meer data toe te voegen en er zijn modellen die gegevens aan elkaar koppelen en als informatie ontsluiten. We zijn in principe in staat om binnen een halve dag de relevante data van een nieuwe bronhouder (zoals gemeente, waterschap, provincie) in te lezen en correct te integreren. Ook kun je al spelen met maatregelen. De tool is daardoor al heel bruikbaar in een verkennende fase van een project; het maakt de communicatie gemakkelijker. Maar uiteindelijk zou de tool gebruikt kunnen worden bij het opstellen van (ondergrondse) structuurvisies of het (her)inrichten van een gebied. Dat zie ik over een aantal jaar gebeuren.”
